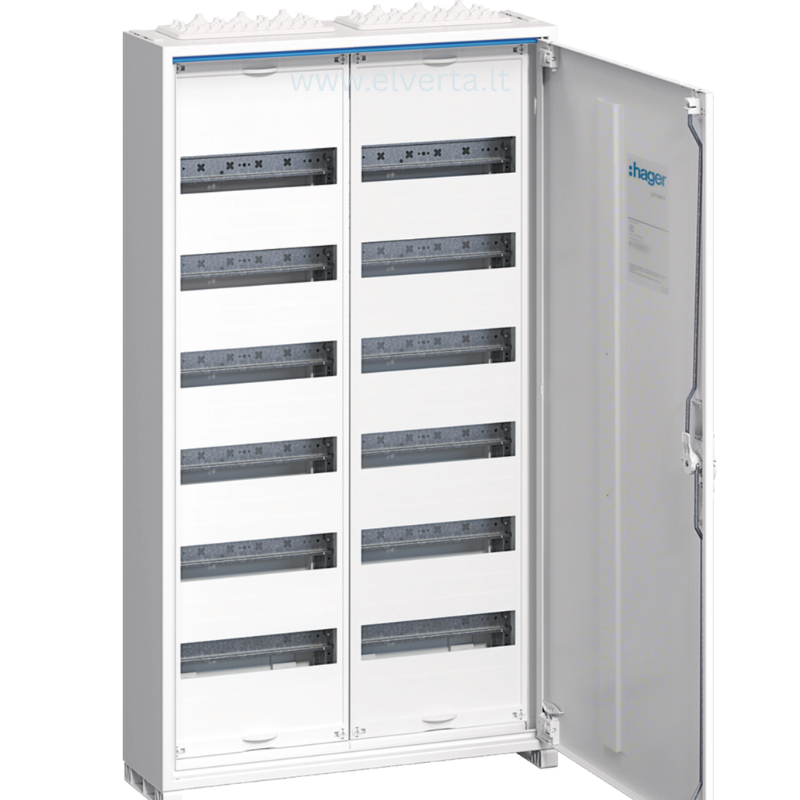

Skydas 144 mod., metalinis, virštinkinis, IP44, FWB62 Hager

Skydas 144 mod., metalinis, virštinkinis, IP44, FWB62 Hager

Matmenys:

• Aukštis: 950 mm
• Plotis: 550 mm
• Gylis: 165 mm
• Montavimo aukštis: 950 mm
• Montavimo plotis: 550 mm
• Montavimo gylis: 161 mm

Techniniai duomenys:

• Modulių skaičius: 144
• Pločio vienetų skaičius: 24
• Bėgelių skaičius: 12
• Eilių skaičius: 6
• Sekcijų skaičius pločio atžvilgiu: 2
• Su užraktu: Ne
• Yra nulinė gnybtų kaladėlė: taip
• Yra įžeminimo gnybtų kaladėlė: taip
• Yra montavimo plokštė: ne
• Montavimas: virštinkinis

Apsauga:

• Apsaugos klasė: izoliacijos klasė II
• Atsparumas smūgiams: IK09
• Apsaugos nuo patekimo klasė: IP44
• Užrakinimo tipas: be užrakto

Spalva ir medžiaga:

• Medžiaga: Plienas
• RAL kodas: 9010
• Spalva: Gryna balta

Hager elektros skydas skirtas modulinei aparatūrai montuoti gyvenamosiose, komercinėse ar techninėse patalpose. Skydas yra II izoliacijos klasės, turi IP44 apsaugos laipsnį ir IK09 atsparumą mechaniniams smūgiams. Jame numatytos 6 eilės (144 moduliai), todėl galima patogiai išdėstyti automatinius jungiklius, nuotėkio relės, kontaktorius ir kitą modulinę įrangą. Skydas komplektuojamas su nuline ir įžeminimo gnybtų kaladėlėmis, o jo spalva balta (RAL 9010). Montuojamas virštinko (paviršiuje).

Kaip pritvirtinti skydą?

• Jeigu tvirtinate prie gipso kartono, geriausia tvirtinti į metalinį (profilio) karkasą. Vien į gipso kartono plokštę tokio skydo kabinti dėl didelio svorio nerekomenduojama.
• Tvirtinant prie mūro ar betono naudokite kaiščius su varžtais, pagal sienos tipą ir skydo svorį.
• Prie medinio pagrindo: tinkami medvaržčiai.
